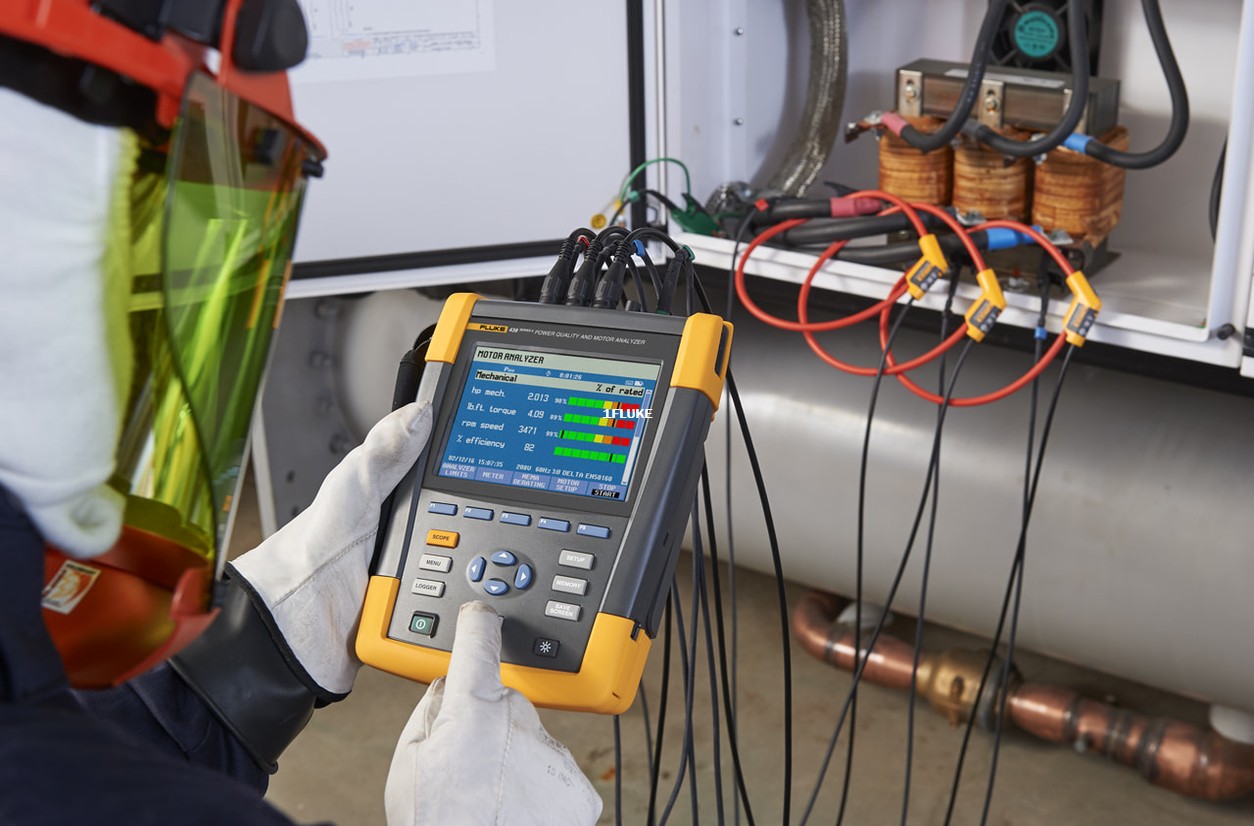

Представляем вашему вниманию профессиональный анализатор энергии Fluke 438 II, инструмент, который поможет вам эффективно контролировать и оптимизировать потребление энергии в электрических системах.
- Многофункциональность: измеряйте мощность, напряжение, ток и гармоники.
- Высокая точность: обеспечивает надежные и точные данные благодаря современным технологиям измерения.
- Простота использования: удобный интерфейс и интерактивный дисплей для быстрой навигации по функциям.
- Компактные размеры: легко переносится и подходит для работы в различных условиях.
Fluke 438 II предлагает множество преимуществ для специалистов в области электроэнергетики:
- Мониторинг в реальном времени: получите возможность отслеживать параметры в режиме реального времени для быстрого реагирования на изменения.
- Анализ данных: функция записывания данных позволяет проводить углубленный анализ энергопотребления и выявлять потенциальные проблемы.
- Удобный для работы: легкий доступ к необходимым функциям уменьшает время, затрачиваемое на измерения и анализ.
Анализатор энергии Fluke 438 II идеально подойдет как для инженеров-энергетиков, так и для технических специалистов, работающих в области обслуживания и эксплуатации электрических систем. Этот инструмент станет незаменимым помощником в любых задачах, связанных с анализом и оптимизацией расхода энергии.
Покупая Fluke 438 II, вы получаете надежное решение для контроля и анализа энергопотребления. Инвестируйте в собственное будущее — улучшайте эффективность своих систем уже сегодня!
| Измеряемые параметры двигателей | ||||
| Параметр | Значение | |||
| Тип двигателя | 3-фазный асинхронный (индукционный) | |||
| Источник питания | Частотно-регулируемый привод | |||
| Диапазон регулируемых частот | от 40 Гц до 70 Гц | |||
| Отклонение (повышение/понижение) напряжения от номинальной прямой V/f (%) | от −15% до +15% | |||
| Диапазон несущих частот | от 2,5 до 20 кГц | |||
| Частотно-регулируемые приводы, совместимые с анализатором 438-II | ||||
| Тип преобразователя | Только с вольт-частотным управлением (управление напряжением)* | |||
| Метод управления | Вольт-частотное управление, векторное управление с разомкнутым контуром, с замкнутым контуром, управление с датчиками обратной связи. | |||
| Частота | от 40 до 70 Гц | |||
| * Приводы с преобразователями напряжения являются самыми распространенными. Другой тип приводов — с преобразователями тока — применяется для более мощного оборудования. | ||||
| Частотно-регулируемые приводы, НЕ совместимые с анализатором 438-II | ||||
| Тип преобразователя | Преобразователь тока | |||
| Типы двигателей | Синхронный (постоянного тока, шаговый, с постоянными магнитами и пр.) | |||
| Частота напряжения питания двигателя | 70 Гц | |||
| Механические характеристики | ||||
| Измерения механических характеристик можно выполнять на электродвигателях прямого пуска с 3-проводным подключением. | ||||
| Диапазон | Разрешение | Погрешность | Предел по умолчанию | |
| Измеряемый параметр электродвигателя | ||||
| Механическая мощность электродвигателя | от 0,7 кВт до 746 кВт от 1 л. с. до 1000 л. с. | 0,1 кВт 0,1 л. с. | ± 3% ="1" ± 3% ="1" | 100 % = номинальная мощность 100 % = номинальная мощность |
| Крутящий момент | от 0 до 10 000 Нм от 0 до 10 000 фунто-футов | 0,1 Нм 0,1 фунто-фута | ± 5% ="1" ± 5% ="1" | 100 % = номинальный крутящий момент 100 % = номинальный крутящий момент |
| Частота вращения | От 0 до 3600 об/мин | 1 об/мин | ± 3% ="1" | 100% = номинальная частота вращения |
| КПД | от 0 до 100% | 0,10% | ± 3% ="1" | Нет данных |
| Дисбаланс (NEMA) | от 0 до 100% | 0,10% | ± 0,15% | 5 % |
| Коэффициент гармоник* напряжения (NEMA) | от 0 до 0,20 | – | ± 1,5% | 0,15 |
| Коэффициент снижения* мощности из-за дисбаланса | от 0,7 до 1,0 | – | отображается | Нет данных |
| Коэффициент снижения* мощности из-за гармоник | от 0,7 до 1,0 | – | отображается | Нет данных |
| Суммарный коэффициент снижения* мощности NEMA | от 0,5 до 1,0 | – | отображается | Нет данных |
| * Коэффициенты снижения мощности не применимы к двигателям, подключенным через частотно-регулируемые приводы. | ||||
| Примечания: | Поддерживает типы электродвигателей NEMA A, B, C, D и E, а также типы IEC H и N. Номинальный крутящий момент рассчитывается на основе значений номинальной мощности и номинальной скорости. Частота обновления значений параметров электродвигателя — 1 раз в секунду. Продолжительность наблюдения тенденции по умолчанию составляет 1 неделю. | |||
| "1"Если в качестве типа электродвигателя выбран "Другой", следует добавить к значению погрешности ошибку 5 % Характеристика является истинной для мощности электродвигателя > 30 % от номинальной мощности Характеристика является истинной при стабильной рабочей температуре. Запустите электродвигатель при полной нагрузке на 1 час как минимум (2-3 часа, если мощность двигателя составляет 50 л. с. и выше), чтобы получить стабильную температуру | ||||
| Электрические характеристики | ||||
| Модель | Диапазон измерений | Разрешение | Погрешность | |
| Напряжение | ||||
| Среднеквадратичное значение (переменное+постоянное) | 435-II | 1..1000 В — между фазой и нейтралью | 0,01 В | ± 0,1% от номинального напряжения**** |
| Пиковое напряжение | – | 1..1400 В пикового напряжения | 1 В | 5% от номинального напряжения |
| Форм-фактор напряжения (CF) | – | 1,0 > 2,8 | 0,01 | ± 5% |
| В(ср.кв.знач.)½ | 435-II | 0,1 В | ± 0,2% от номинального напряжения | |
| Vfund (основное напряжение) | 435-II | 0,1 В | ± 0,1% от номинального напряжения | |
| Сила тока (погрешность без погрешности клещей) | ||||
| Амперы (переменный+постоянный ток) | i430-Flex 1x | 5..6000 A | 1 А | 0,5% ± 5 отсчетов |
| i430-Flex 10x | 0,5..600 A | 0,1 А | 0,5% ± 5 отсчетов | |
| 1 мВ/А 1x | 5..2000 A | 1 А | 0,5% ± 5 отсчетов | |
| 1 мВ/А 10x | 0,5..200 A (только переменный ток) | 0,1 А | 0,5% ± 5 отсчетов | |
| А (пиковое значение) | i430-Flex | 8400 A (пиковый ток) | 1 А (ср.кв.знач.) | ± 5% |
| 1 мВ/А | 5500 A (пиковое значение) | 1 А (ср.кв.знач.) | ± 5% | |
| Форм-фактор тока (CF) | – | 1..10 | 0,01 | ± 5% |
| А(ср.кв.знач.)½ | i430-Flex 1x | от 5 A до 6000 A | 1 А | ± 1% ± 10 отсчетов |
| i430-Flex 10x | 0,5..600 A | 0,1 А | ± 1% ± 10 отсчетов | |
| 1 мВ/А 1x | от 5 A до 2000 A | 1 А | ± 1% ± 10 отсчетов | |
| 1 мВ/А 10x | 0,5..200 A (только переменный ток) | 0,1 А | ± 1% ± 10 отсчетов | |
| Afund (ток основной частоты) | i430-Flex 1x | 5..6000 A | 1 А | 0,5% ± 5 отсчетов |
| i430-Flex 10x | 0,5..600 A | 0,1 А | 0,5% ± 5 отсчетов | |
| 1 мВ/А 1x | 5..2000 A | 1 А | 0,5% ± 5 отсчетов | |
| 1 мВ/А 10x | 0,5..200 A (только переменный ток) | 0,1 А | 0,5% ± 5 отсчетов | |
| Герц | ||||
| Гц | Fluke 435 при 50 Гц номинально | 42 500..57 500 Гц | 0,001 Гц | ± 0,01 Гц |
| Fluke 435 при 60 Гц номинально | от 51 000 Гц до 69 000 Гц | 0,001 Гц | ± 0,01 Гц | |
| Мощность | ||||
| Ватты (ВА, ВАр) | i430-Flex | макс. 6000 МВт | 0,1 Вт..1 МВт | ± 1% ± 10 отсчетов |
| 1 мВ/А | макс. 2000 МВт | 0,1 Вт..1 МВт | ± 1% ± 10 отсчетов | |
| Коэффициент мощности (Cos j/DPF) | – | 0..1 | 0,001 | ± 0,1% при номинальных условиях нагрузки |
| Энергия | ||||
| кВт-ч (кВА-ч, кВАр-ч) | i430-Flex 10x | Зависит от номинала клещей и напряжения | ± 1% ± 10 отсчетов | |
| Потери энергии | i430-Flex 10x | Зависит от номинала клещей и напряжения | ± 1% ± 10 отсчетов, за исключением погрешности сопротивления линии | |
| Гармоники | ||||
| Порядок гармонической составляющей (n) | – | Постоянный ток, группировка с 1 по 50: Группы гармоник в соответствии со стандартом IEC 61000-4-7 | ||
| Порядок интергармоники (n) | – | ОТКЛ, группировка с 1 по 50: Подгруппы гармоник и интергармоник в соответствии со стандартом IEC 61000-4-7 | ||
| Вольты | %f | 0,0–100% | 0,1% | ± 0,1% ± n x 0,1% |
| %r | 0,0–100% | 0,1% | ± 0,1% ± n x 0,4% | |
| Абсолютное значение | 0,0..1000 В | 0,1 В | ±5% * | |
| THD (Коэффициент нелинейных искажений) | 0,0–100% | 0,1% | ± 2,5% | |
| Амперы | %f | 0,0–100% | 0,1% | ± 0,1% ± n x 0,1% |
| %r | 0,0–100% | 0,1% | ± 0,1% ± n x 0,4% | |
| Абсолютное значение | 0,0–600 A | 0,1 А | 5% ± 5 отсчетов | |
| THD (Коэффициент нелинейных искажений) | 0,0–100% | 0,1% | ± 2,5% | |
| Ватты | % f или % r | 0,0–100% | 0,1% | ±n x 2% |
| Абсолютное значение | Зависит от номинала клещей и напряжения | – | ± 5% ±n x 2 % ±10 отсчетов | |
| THD (Коэффициент нелинейных искажений) | 0,0–100% | 0,1% | ± 5% | |
| Сдвиг фаз | – | От –360° до +0° | 1° | ±n x 1° |
| Фликер | ||||
| Plt, Pst, Pst (1 мин.) Pinst | – | 0,00..20,00 | 0,01 | ± 5% |
| Дисбаланс | ||||
| Вольты | % | 0,0-20,0 % | 0,1% | ± 0,1% |
| Амперы | % | 0,0-20,0 % | 0,1% | ±1% |
| Сигналы управления в сети | ||||
| Пороговые уровни | – | Пороговые и предельные значения, а также длительность сигнала программируются для двух частот сигнала | – | – |
| Частота сигнала | – | 60..3000 Гц | 0,1 Гц | – |
| Относительное напряжение (%) | – | от 0 до 100% | 0,10% | ± 0,4% |
| Абсолютное напряжение, усредненное за 3 с (В 3s) | – | от 0,0 В до 1000 В | 0,1 В | ± 5% от номинального напряжения |
| Общие характеристики | ||||
| Корпус | Прочный удароустойчивый корпус со встроенным защитным футляром IP51 брызго- и пылеустойчив согласно стандарту IEC60529 при использовании на наклонной подставке Защита от ударов и вибрации Удар 30 g, вибрация: синусоида 3 g, случайно 0,03 g 2 /Гц в соответствии с MIL-PRF-28800F класса 2 | |||
| Дисплей | Яркость: 200 кд/м 2 обычно с использованием сетевого адаптера, 90 кд/м 2 обычно с использованием батарейного источника питания Размер: 127 мм x 88 мм (153 мм/6,0 дюймов по диагонали) Разрешение ЖК-дисплея: 320 × 240 пикселей Регулировка контрастности и яркости: регулируется пользователем, с компенсацией температуры | |||
| Память | Карта SD 8 ГБ (совместима со стандартом SDHC, отформатирована в системе FAT32), до 32 ГБ дополнительно. Защита экрана и несколько модулей памяти для хранения данных, в том числе записей (в зависимости от размера памяти). | |||
| Часы реального времени | Метка даты и времени в режимах анализа тенденций Trend mode, отображения переходных процессов Transient, мониторинга системы Monitor и регистрации событий | |||
| Условия эксплуатации | ||||
| Диапазон рабочих температур | от 0 до +40 °C; от +40 до +50 °C без батареи | |||
| Температура хранения | от –20 до +60 °C | |||
| Влажность | +10 °C ~ +30 °C: 95% относительной влажности без конденсации +30 °C ~ +40 °C: 75% относительной влажности без конденсации +40 °C ~ +50 °C: 45% относительной влажности без конденсации | |||
| Максимальная высота над уровнем моря | До 2000 м (6666 фт) для CAT IV 600 В, CAT III 1000 В. До 3000 м (10 000 фт) для CAT III 600 В, CAT II 1000 В. Максимальная высота хранения 12 км (40 000 фт) | |||
| Электромагнитная совместимость (ЭМС) | Соответствует ГОСТ Р 51522.1-2011 (МЭК 61326-1:2005) по излучению и устойчивости к радиопомехам | |||
| Интерфейсы | мини-USB-B, изолированный USB-порт для ПК, разъем для подключения карты SD за батареей инструмента | |||
| * ± 5%, если ≧ 1 % от номинального напряжения; ± 0,05% от номинального напряжения, если < 1% от номинального напряжения ** Номинальная частота 50/60 Гц согласно IEC 61000-4-30 *** Измерения 400 Гц не поддерживаются для фликкер-шума, сигналов сети и режима монитора. ****для номинального напряжения 50–500 В. | ||||
| Характеристики | |
| Измерение мин./макс. и средних значений | Да |
| Калькулятор потерь энергии | Да |
| Пусковой ток | Да |
| Рабочее напряжение | 1400 В |
| Функция осциллогрофа | курсора, ток в точке нахождения курсора, фазовые углы |
