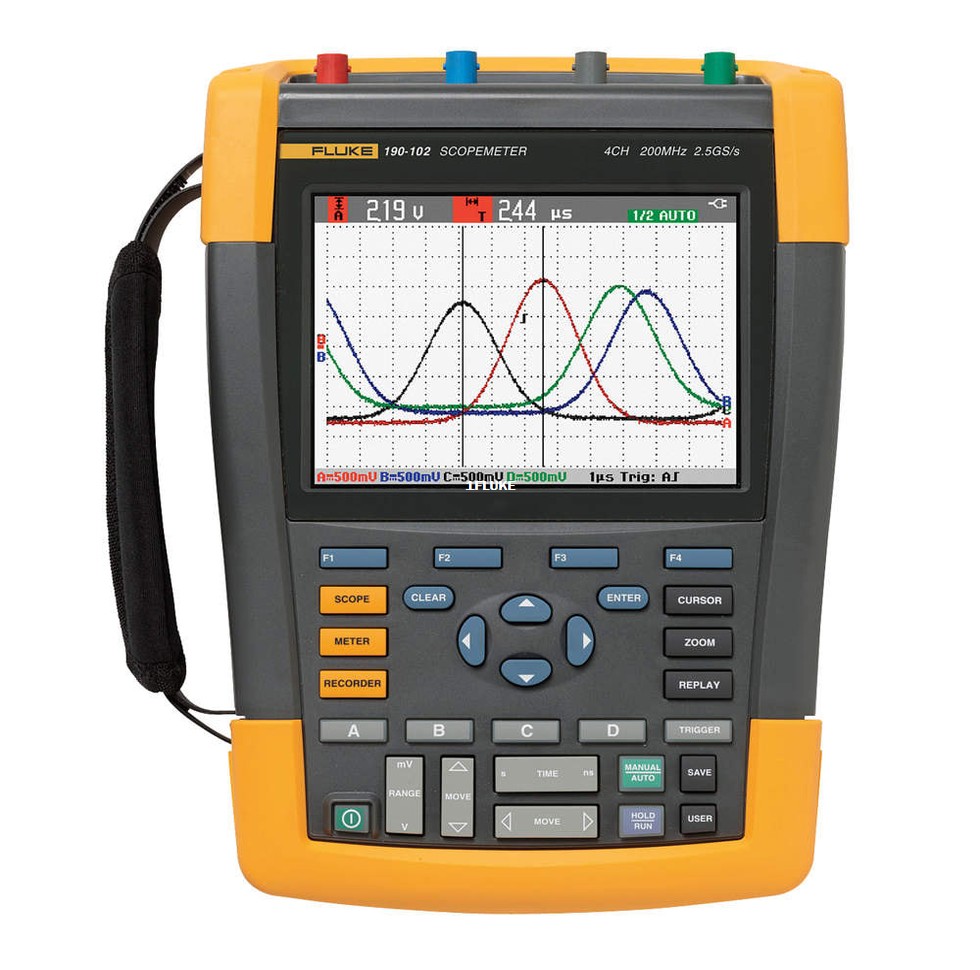

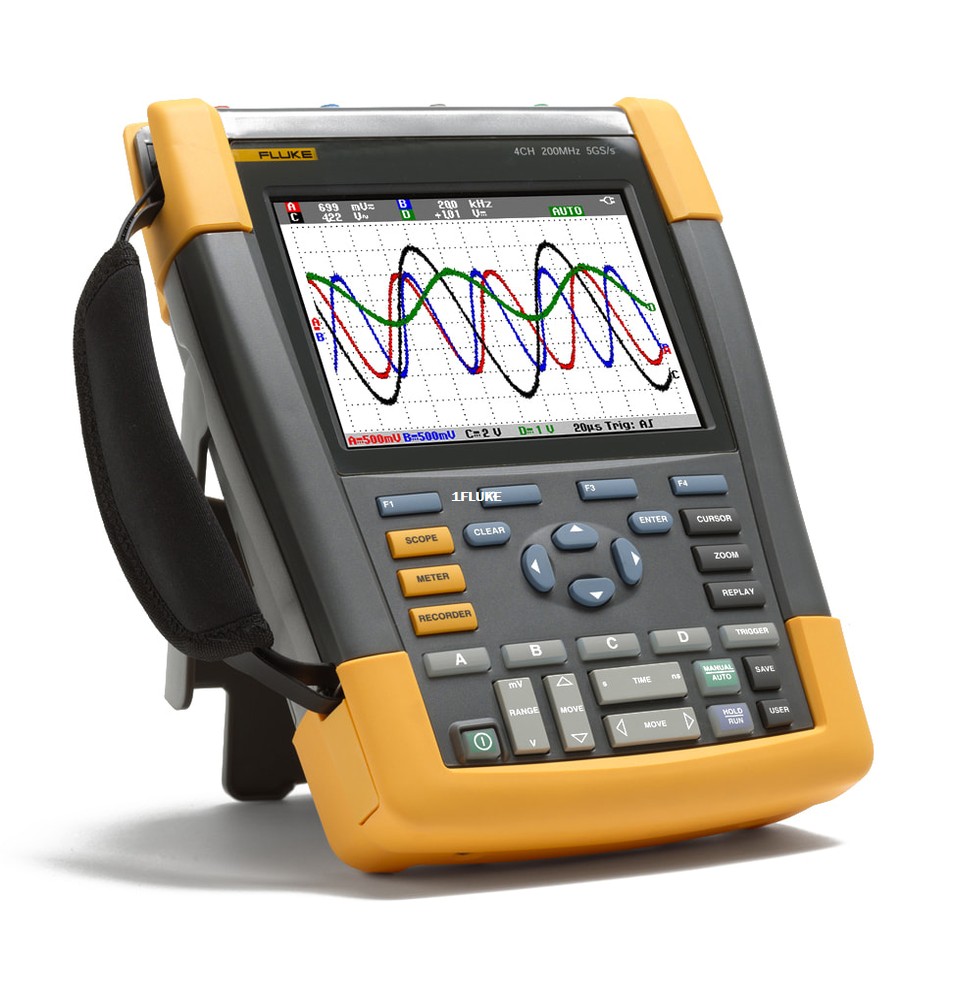

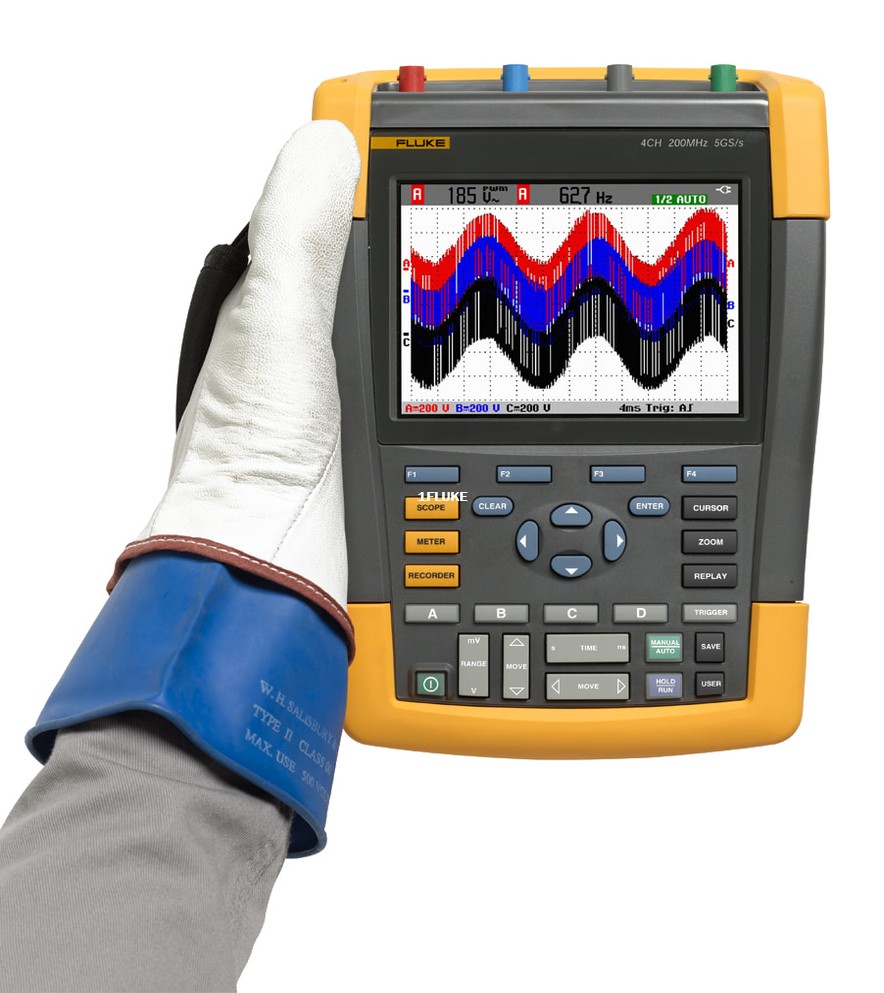

Осциллограф Fluke 190-102 - это надежный и мощный инструмент для измерений, идеально подходящий как для промышленных, так и для лабораторных условий. Уникальная конструкция и передовые функции делают его отличным выбором для инженеров и техников, работающих с электроникой и электрическими устройствами.
- Полосовая частота: 100 МГц, обеспечивает высокую точность измерений.
- Частота дискретизации: до 1 ГГц, позволяя захватывать быстрые события в сигналах.
- Многоканальное измерение: возможность подключения до двух каналов для одновременного анализа.
- Портативность: легкий и компактный дизайн делает его удобным для использования вне лаборатории.
Удобный интерфейс осциллографа Fluke 190-102 с ярким цветным экраном позволяет быстро и легко настраивать параметры измерений, что значительно экономит время и упрощает работу. Построенные с учетом потребностей пользователя, функции управления обеспечивают легкость в обучении и эксплуатации.
Данный осциллограф идеально подходит для:

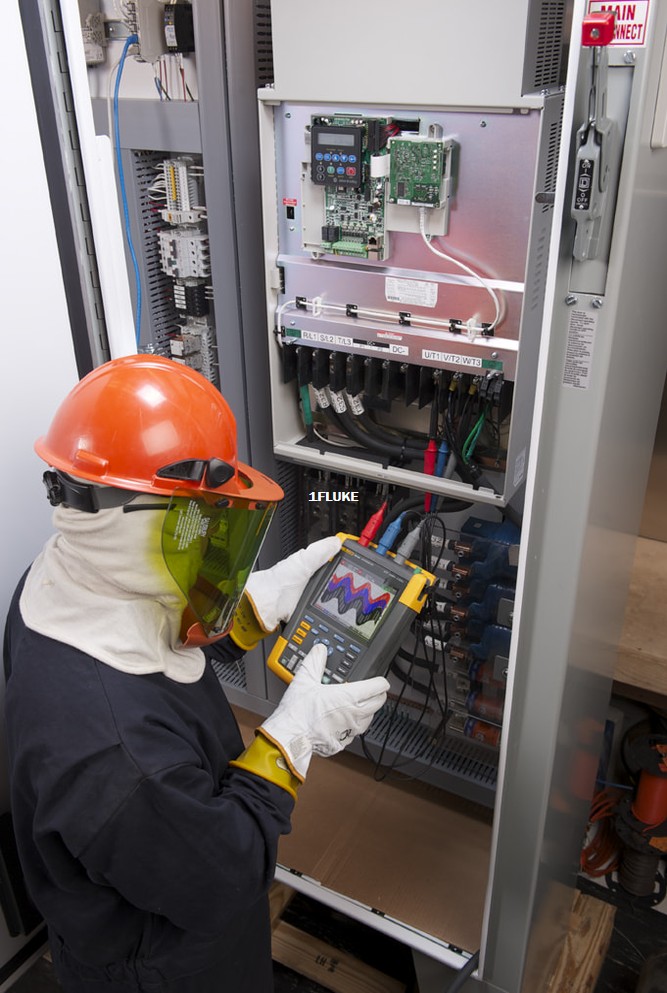

- Тестирования и обслуживания электрических систем.
- Анализа производительности электронных устройств.
- Диагностики и ремонта сложных электроник.
Fluke 190-102 также предлагает расширенные функции, такие как:
- Функция памяти: позволяет сохранять и анализировать данные на устройстве или в облаке.
- Функция автоматического измерения: ускоряет процесс анализа сигналов.
- Интерфейсы связи: USB и LAN для интеграции и передачи данных.
Осциллограф Fluke 190-102 - это идеальный партнер для профессионалов, которым необходим надежный и функциональный инструмент для глубокой диагностики и анализа сигналов. С этим осциллографом вы сможете уверенно справляться с любыми задачами в области электроники!
| Характеристики | |
| Полоса пропускания | Fluke 190-504: 500 МГц Fluke 190-204: 200 МГц Fluke 190-202: 200 МГц Fluke 190-104: 100 МГц Fluke 190-102: 100 МГц Fluke 190-062: 60 МГц |
| Кол-во каналов | Fluke 190-504: 500 МГц: 4 канала Fluke 190-204: 200 МГц: 4 канала Fluke 190-202: 200 МГц: 2 канала Fluke 190-104: 100 МГц: 4 канала Fluke 190-102: 100 МГц: 2 канала Fluke 190-062: 60 МГц: 2 канала |
| Частота выборки в реальном времени | Fluke 190-504: 5 Гвыб/с Fluke 190-204: 2,5 Гвыб/с Fluke 190-202: 2,5 Гвыб/с Fluke 190-104:1,25 Гвыб/с Fluke 190-102: 1,25 Гвыб/с Fluke 190-062: 625 Гвыб/с |

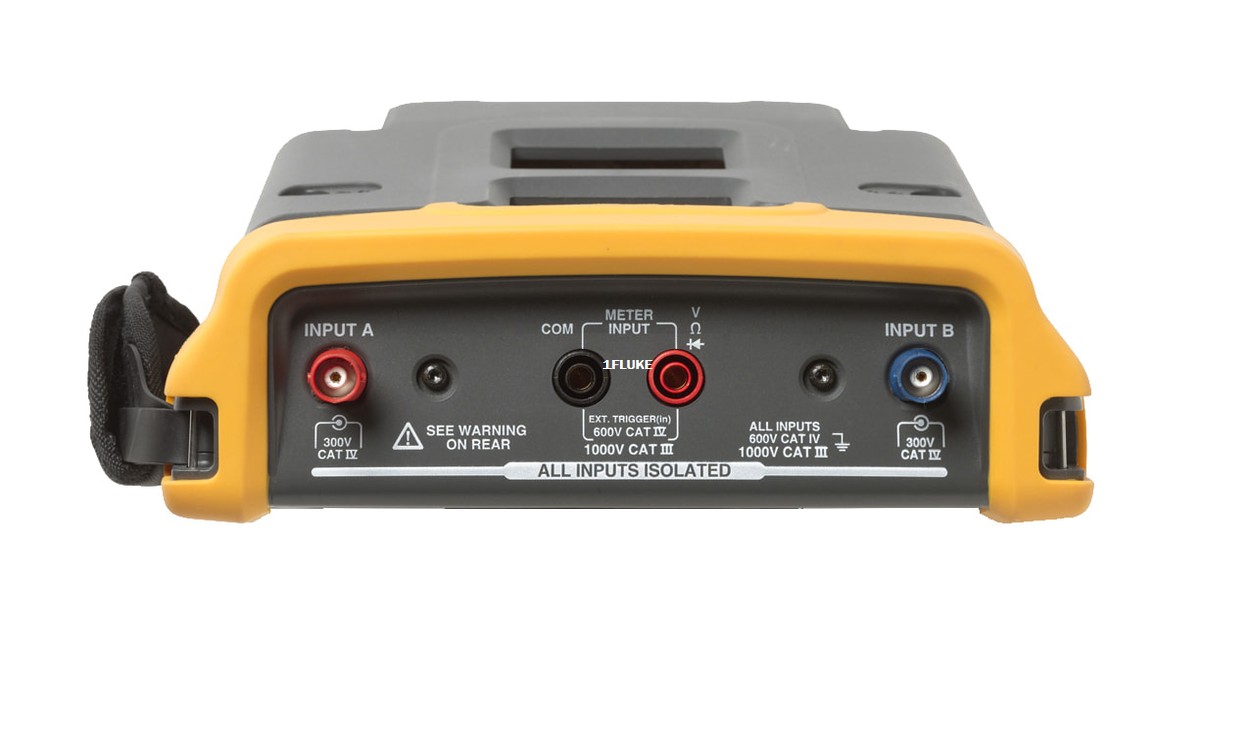

| Входы | Fluke 190-X04: 4 входа BNC для осциллографа и измерений Fluke 190-X02:2 входа BNC плюс 1 вход цифрового мультиметра |
| Независимые изолированные входы | До 1000 В CAT III/600 В CAT IV между входами, опорными сигналами и заземлением |
| Диапазон временной развертки | 1 нс/дел. — 4 с/дел (190-504, модель 500 МГц) 2 нс/дел. — 4 с/дел (190-20X, модели 200 МГц) 5 нс/дел. — 4 с/дел (190-10X, модели 100 МГц) 10 нс/дел. — 4 с/дел (190-062, модель 60 МГц) |
| Чувствительность входа | 2 мВ — 100 В/дел. плюс переменное затухание |
| Типы запуска развертки | Connect-and-View™, свободный запуск, одиночный импульс, фронт, задержка, двойной скат, видеосигнал, строка развертки, выбираемая длительность импульса, N периодов |
| Источники запуска развертки | Fluke 190-X02: 2 входа BNC или внешний через вход цифрового мультиметра Fluke 190-X04:4 входа BNC |
| Регистрация импульсных помех | 8 нс |
| Функции измерения осциллографа | Курсор: 7 Автоматический: 30 |
| Максимальная длина записи | Режим ScopeRecord: 30 000 точек на вход Режим регистрации сигналов (Scope Mode): 10 000 точек на вход |
| Послесвечение | Функция цифрового послесвечения, дающая эффект затухания осциллограммы, подобный аналоговому осциллографу |
| Сравнение осциллограмм | Опорная осциллограмма и автоматическая проверка на соответствие шаблону |
| Спецификации цифровых мультиметров (двухканальные модели) | |
| Входы прибора (также используется в качестве входа внешнего сигнала запуска в режиме осциллографа) | 4-миллиметровые входы с продольными подпружиненными контактами, полностью изолированные от входов и заземления осциллографа |
| Максимальное разрешение: | Максимальное значение на дисплее 5000 |
| Измерения | Напряжение постоянного тока, среднеквадратическое значение напряжения переменного тока, среднеквадратическое значение напряжения переменного и постоянного тока, сопротивление, целостность, проверка диодов, ток (с помощью клещей или через шунт), температура в ºC или ºF (с использованием дополнительного преобразователя) |
| Запоминающие устройства | Экран + настройка: память на 30 осциллограмм, 10 записей регистратора данных и 9 снимков экрана. |
| Дисплей | Полноцветный жидкокристаллический дисплей, 153 мм, с высокой частотой обновления |
| Характеристики условий эксплуатации | |
| Рабочая температура | От 0 до 40 ºC включая батареи От 0 до 50 ºC без батарей |
| Температура хранения | от -20°C до +60°C |
| Высота над уровнем моря при эксплуатации | До 2 000 м (6 666 фт) для CAT IV 600 В, CAT III 1000 В До 3 000 м (10 000 фт) для CAT III 600 В, CAT II 1000 В. |
| Спецификации безопасности | |
| Электробезопасность | 1 000 В CAT III/600 В CAT IV (EN61010-1) |
| Механические и общие характеристики | |
| Габариты | 270 x 190 x 70 мм |
| Вес | 2,2 кг |

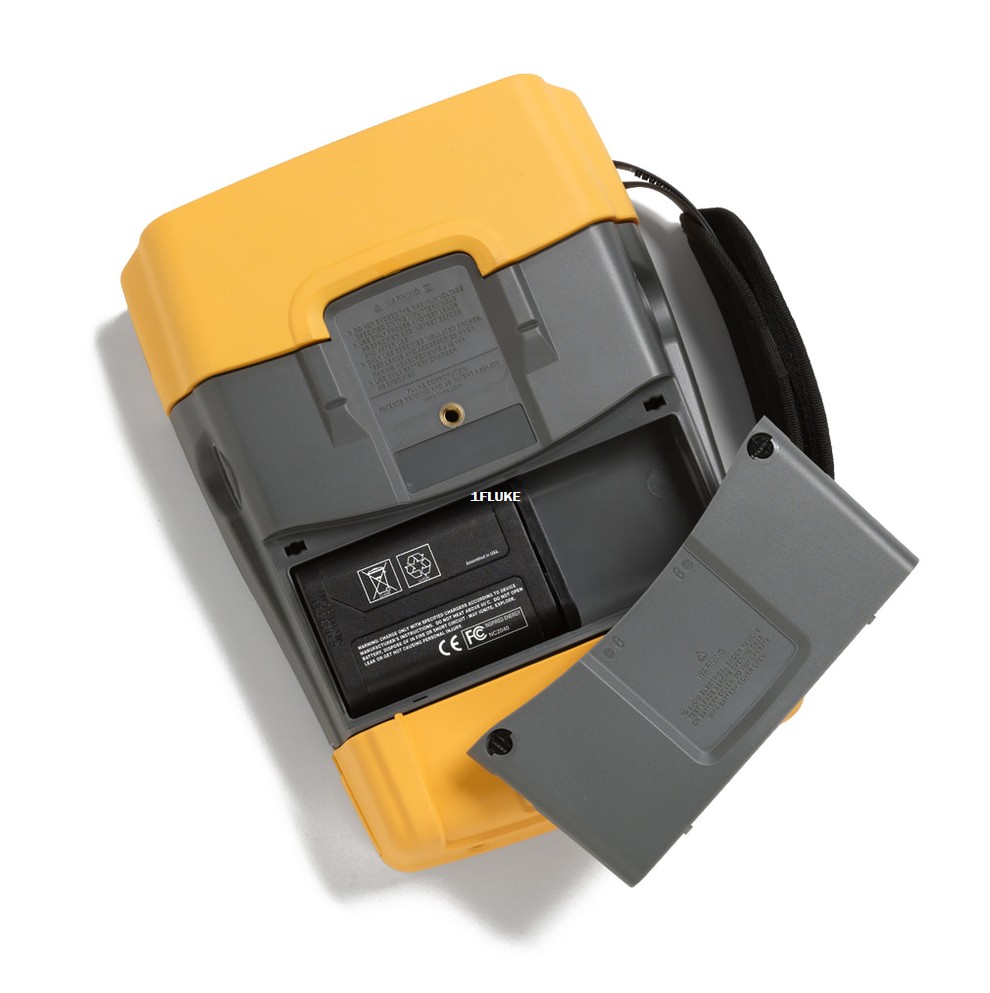

| Литий-ионная батарея | Fluke 190-XX2: BP290 (2400 мАч) Fluke 190-XX4: BP291 (4800 мАч) |
| Характеристики | |
| Количество каналов | 2 |
| Макс. скорость развертки | 4 нс/деление |
| Макс. частота взятия отсчетов в реальном времени | 1,25 Гвыб/с |
| Ширина полосы частот | 100 МГц |
