Представляем вам осциллограф Fluke 190-504 — идеальный инструмент для профессионалов, работающих в области электроники и автоматизации. Этот высококачественный осциллограф прекрасно сочетает в себе удобство использования, надежность и множество возможностей для анализа сигналов.
- Четыре канала: Возможность одновременного анализа до четырех сигналов, что увеличивает эффективность работы.
- Широкий диапазон частот: Измерения в диапазоне до 500 МГц, обеспечивающие точность и надежность полученных данных.
- Встроенный анализатор сигналов: Функция автоматического анализа сигналов позволяет быстро находит проблемы в схемах.
- Удобный интерфейс: Легкость в использовании благодаря интуитивно понятному меню и цветному дисплею.
Fluke 190-504 обладает рядом технических характеристик, которые выделяют его на фоне конкурентов:
- Частота дискретизации: до 2.5 ГГц
- Глубина памяти: 100 Мс на канал
- Пользовательские триггеры: Разнообразные режимы триггеринга для более точного захвата сигналов.
- Портативность: Компактный размер и легкий вес делают осциллограф идеальным для полевых условий.
Осциллограф Fluke 190-504 идеально подходит для диагностики и настройки электрооборудования, отладки цифровых и аналоговых сигналов, а также для учебных и исследовательских целей. Он станет незаменимым помощником для инженеров, техников и студентов в сфере электроники.
Покупая осциллограф Fluke 190-504, вы получаете надежный и высококачественный инструмент, который поможет вам эффективно решать поставленные задачи и достигать новых высот в вашей работе. Не упустите шанс инвестировать в свой профессиональный рост!
Приобретите осциллограф Fluke 190-504 прямо сейчас и откройте новые горизонты в области измерений!
| Характеристики | |
| Полоса пропускания | Fluke 190-504: 500 МГц Fluke 190-204: 200 МГц Fluke 190-202: 200 МГц Fluke 190-104: 100 МГц Fluke 190-102: 100 МГц Fluke 190-062: 60 МГц |
| Кол-во каналов | Fluke 190-504: 500 МГц: 4 канала Fluke 190-204: 200 МГц: 4 канала Fluke 190-202: 200 МГц: 2 канала Fluke 190-104: 100 МГц: 4 канала Fluke 190-102: 100 МГц: 2 канала Fluke 190-062: 60 МГц: 2 канала |
| Частота выборки в реальном времени | Fluke 190-504: 5 Гвыб/с Fluke 190-204: 2,5 Гвыб/с Fluke 190-202: 2,5 Гвыб/с Fluke 190-104:1,25 Гвыб/с Fluke 190-102: 1,25 Гвыб/с Fluke 190-062: 625 Гвыб/с |

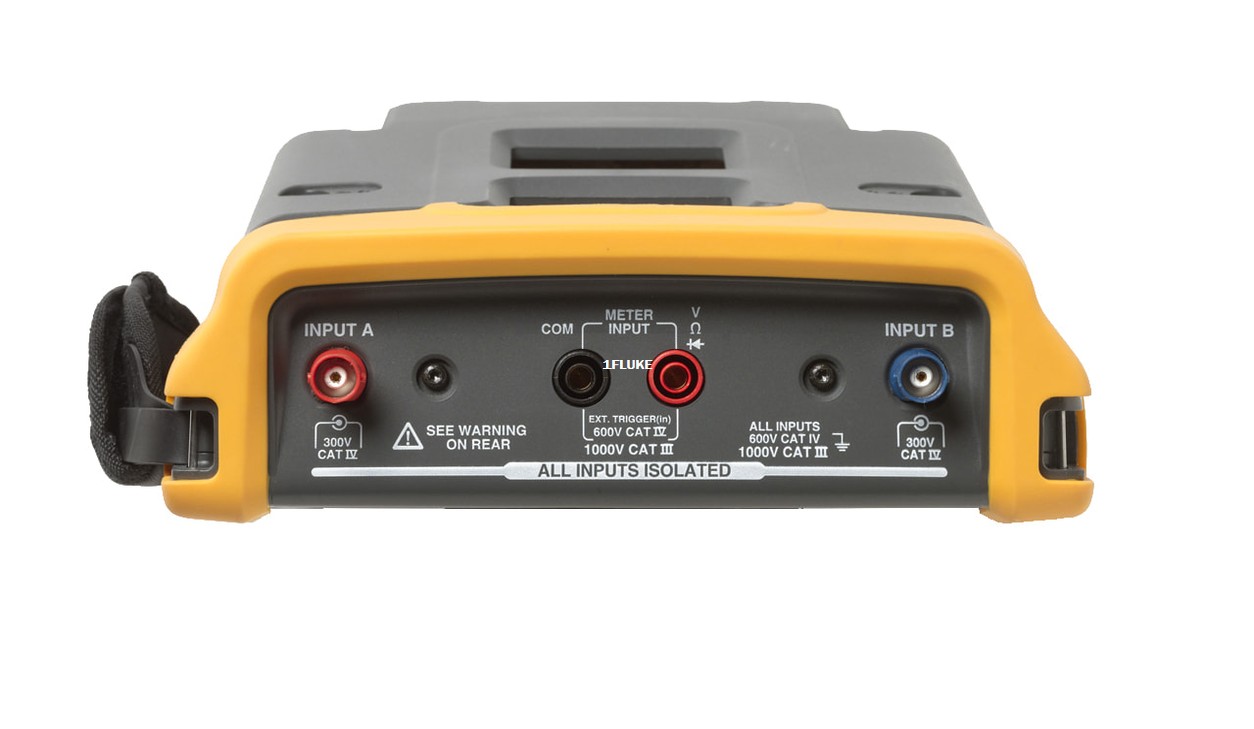

| Входы | Fluke 190-X04: 4 входа BNC для осциллографа и измерений Fluke 190-X02:2 входа BNC плюс 1 вход цифрового мультиметра |
| Независимые изолированные входы | До 1000 В CAT III/600 В CAT IV между входами, опорными сигналами и заземлением |
| Диапазон временной развертки | 1 нс/дел. — 4 с/дел (190-504, модель 500 МГц) 2 нс/дел. — 4 с/дел (190-20X, модели 200 МГц) 5 нс/дел. — 4 с/дел (190-10X, модели 100 МГц) 10 нс/дел. — 4 с/дел (190-062, модель 60 МГц) |
| Чувствительность входа | 2 мВ — 100 В/дел. плюс переменное затухание |
| Типы запуска развертки | Connect-and-View™, свободный запуск, одиночный импульс, фронт, задержка, двойной скат, видеосигнал, строка развертки, выбираемая длительность импульса, N периодов |
| Источники запуска развертки | Fluke 190-X02: 2 входа BNC или внешний через вход цифрового мультиметра Fluke 190-X04:4 входа BNC |
| Регистрация импульсных помех | 8 нс |
| Функции измерения осциллографа | Курсор: 7 Автоматический: 30 |
| Максимальная длина записи | Режим ScopeRecord: 30 000 точек на вход Режим регистрации сигналов (Scope Mode): 10 000 точек на вход |
| Послесвечение | Функция цифрового послесвечения, дающая эффект затухания осциллограммы, подобный аналоговому осциллографу |
| Сравнение осциллограмм | Опорная осциллограмма и автоматическая проверка на соответствие шаблону |
| Спецификации цифровых мультиметров (двухканальные модели) | |
| Входы прибора (также используется в качестве входа внешнего сигнала запуска в режиме осциллографа) | 4-миллиметровые входы с продольными подпружиненными контактами, полностью изолированные от входов и заземления осциллографа |
| Максимальное разрешение: | Максимальное значение на дисплее 5000 |
| Измерения | Напряжение постоянного тока, среднеквадратическое значение напряжения переменного тока, среднеквадратическое значение напряжения переменного и постоянного тока, сопротивление, целостность, проверка диодов, ток (с помощью клещей или через шунт), температура в ºC или ºF (с использованием дополнительного преобразователя) |
| Запоминающие устройства | Экран + настройка: память на 30 осциллограмм, 10 записей регистратора данных и 9 снимков экрана. |
| Дисплей | Полноцветный жидкокристаллический дисплей, 153 мм, с высокой частотой обновления |
| Характеристики условий эксплуатации | |
| Рабочая температура | От 0 до 40 ºC включая батареи От 0 до 50 ºC без батарей |
| Температура хранения | от -20°C до +60°C |
| Высота над уровнем моря при эксплуатации | До 2 000 м (6 666 фт) для CAT IV 600 В, CAT III 1000 В До 3 000 м (10 000 фт) для CAT III 600 В, CAT II 1000 В. |
| Спецификации безопасности | |
| Электробезопасность | 1 000 В CAT III/600 В CAT IV (EN61010-1) |
| Механические и общие характеристики | |
| Габариты | 270 x 190 x 70 мм |
| Вес | 2,2 кг |
| Литий-ионная батарея | Fluke 190-XX2: BP290 (2400 мАч) Fluke 190-XX4: BP291 (4800 мАч) |
| Характеристики | |
| Количество каналов | 4 |
| Макс. скорость развертки | 1 нс/деление |
| Макс. частота взятия отсчетов в реальном времени | 5 Гвыб/с |
| Ширина полосы частот | 500 МГц |
